YW-HG8710B馈线电弧光保护装置
YW-HG8710B馈线电弧光保护装置，支持8路探头；传感器电缆型
1、弧光保护系统组成
弧光保护系统主要由主控单元、弧光采集单元和弧光传感器组成，为了适应现场的应用需求，分为了母线型弧光保护系统和馈线型弧光保护系统。
1.1 主控单元
主控单元是母线型弧光保护系统的核心。它检测分析故障信号、接收分析采集单元的弧光故障信号，并对两种信号进行综合分析判断。在满足跳闸条件时，发出跳闸指令以切除故障。
主控单元一般安装在进线柜或紧邻进线柜的开关柜的二次控制门板上。主控单元有：
1）8个弧光信号检测接口，用于接收来自弧光传感器的弧光故障信号；
2）1路RS485；
3）2路快速跳闸输出接口，符合IEC255-23继电器标准。
4）2路报警出口，其中一路为装置故障出口。
5）3路电流输入，检测三相电流信号，用于判断故障电流。
6）主控单元可以根据客户需要扩展弧光采集单元、或者电流单元
1.2 弧光扩展采集单元
弧光扩展采集单元与主控单元配合使用，是弧光保护系统的重要组成部分，主要用于采集故障弧光，并将判断后的结果通过高速总线传递给主控单元。单个弧光采集单元可以安装8路弧光探头，根据系统的大小可以任意增减弧光采集单元的数量。弧光采集单元通常安装在选定的开关柜内中。弧光采集单元具有
1）8个弧光信号检测接口，用于接收来自弧光传感器的弧光故障信号；
2）2个数据通讯接口，1路RS485；
1.3 弧光传感器
弧光传感器中的探头安装在柜内各间隔中，可实现由简单到复杂、有选择性的保护。弧光探头作为光感应元件，在发生弧光故障时检测突然增加的光强。主流应用分为光纤式弧光传感器和电缆式弧光传感器两种。
1）电缆式弧光传感器
电缆式弧光传感器，前置探头采集弧光信号中的特有光谱信息，并在探头处完成光信号与电信号的转换，输出4-20mA的电流信号传送给弧光单元或弧光保护主控单元。
2、技术特点
本系统具有以下技术特点：
- 满足电磁兼容（EMC）标准；
- 符合中国继电保护设计标准要求；
- 采用过流及弧光双重判据，可靠性高；
- 新型光纤连接传输，光电转换在装置内完成，抗电磁干扰能力强；
- 采用过滤干扰光的新型弧光传感器，具有过滤干扰光的功能，避免可见光传感器受环境光照影响引起误动；
- 出口跳闸时间小于10ms，远快于传统的母线保护，对开关柜的内部弧光故障总切除时间可以控制在75ms以内；
- 全汉字显示，操作习惯和传统数字式保护完全一致；
- 跳闸出口逻辑可编程；
弧光传感器动作值三档可调；
3、装置原理说明
1）电弧光保护功能
电弧光保护以电流单元为基础分组，弧光探头可以整定关联到任意一组电流信号上。
当弧光单元把光信号从弧光传感器传输到主控单元时，并且同时电流启动元件动作，电弧光保护动作；装置可选择弧光信号动作单判据作为动作逻辑判断。
电弧光保护逻辑图
2) 装置自检
当装置检测到本身硬件故障时，发出告警信号，同时闭锁整套保护。硬件故障包括：采样回路故障、RAM出错、定值出错等。

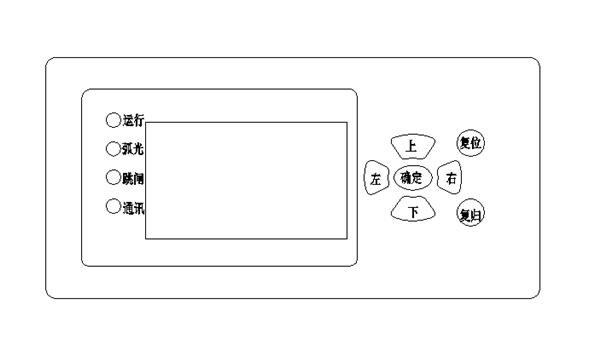

4、主控单元结构尺寸
主控单元采用嵌入式安装于屏(柜)上，机箱安装开孔尺寸图如下:
安装方式为嵌入式安装。
开：147（宽）*69（高）方孔。装置深度为：100。不含端子出线。设计时请考虑端子出线.单位：mm.

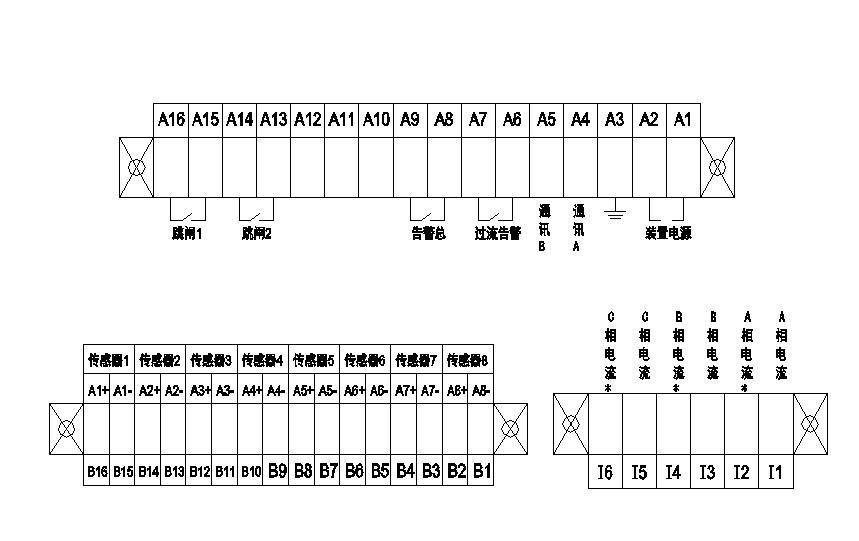

5、主控单元端子图及定义
|
