YW-iGMD智能电网监测终端装置
YW-iGMD系列智能电网在线监测终端装置

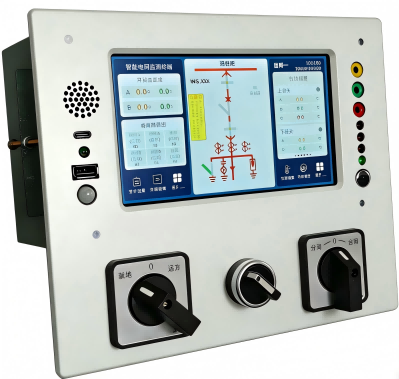

- 一、产品概述
本装置是专为电力系统中高压开关柜设计的智能化、集成化、在线式状态监测解决方案。通过实时采集、分析开关柜内部多项关键运行参数，实现对设备健康状况的全天候、全方位感知与评估，为电力设备的状态检修、故障预警和智能运维提供核心数据支撑，是提升电网运行安全性与可靠性的关键技术设备。
适用于城市核心区变电站、工矿企业配电室、数据中心、医院、新能源场站（风电场、光伏电站）升压站等重要负荷配电系统或老旧开关柜状态评估与改造升级等场景应用。

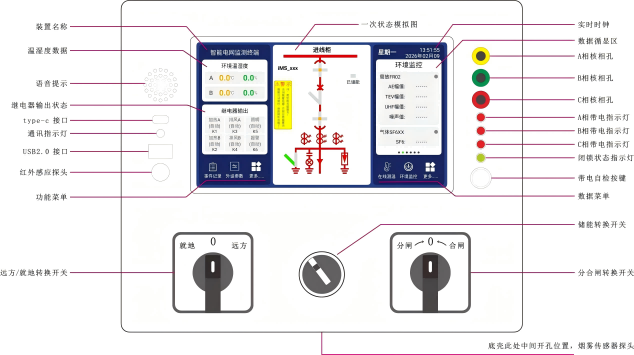

- 二、产品特点
♦ 采用高性能工业级处理器，运行速度快，信息存储、数据处理能力强、可靠性高；
♦ 7寸触摸屏显示，就地显示实时监测数据、设备状态、事件记录等信息，操作便捷；
♦ 多级休眠模式，支持触摸唤醒、红外感应唤醒；
♦ 两路柜内环境温湿度监测，智能控制加热除湿装置，有效阻止绝缘劣化与闪络；
♦ 可选配无线测温功能，实时采集监测断路器触头、母线、电缆接头等温度，支持历史温度、
曲线记录、超温越限记录查看及表格导出；
♦ 可选配电力仪表功能，集成电力数据测量、谐波统计、电能计量等功能满足不同应用需求；
♦ 一路内置烟雾传感器，烟雾浓度状态实时监测显示；
♦ 可选配三路弧光传感器，弧光状态实时监测显示；
♦ 一键顺控功能，智能联动一键顺序控制分合闸操作；
♦ 可选配荧光光纤、局放监测、机械特性、多类环境监测传感器、绝缘监测等设备采集接入；
♦ 可选配网络摄像头，单视/双视，主动、联动观察监视断路器行程行进状态；
♦ 多种事件记录存储1000条，支持记录表格导出；
♦ 具备Type-c / USB2.0 接口，方便维护及数据传导；
♦ 支持RS485、以太网通讯接口，适应不同组网需求；
♦ 核心功能模块化设计，便于功能扩展及维护。
三、技术参数
| YW-iGMD智能电网监测终端装置 |
技术指标 |
工作电源 |
输入范围：AC85~265V ; DC110~370V |
电磁闭锁 |
同步2路，无源常闭，触点容量 AC220V/5A |
继电器输出 |
无源常开：触点容量 AC220V/5A |
开关量输入 |
无源开入：内置12V电源 （公共端为负极） |
温湿度测量 |
2路有线温湿度传感器 |
测量范围：温度-25~125℃； 湿度5~99%RH |
误差范围：温度 ±1℃； 湿度 ±3%RH |
烟雾监测 |
1路内置烟雾传感器，（状态型） |
弧光监测 |
可选配1~3路弧光传感器，（ST：紫外光光谱） |
无线测温 |
选配、本机最大可接入24只无线测温传感器，支持测温部位名称自定义 |
电表功能 |
选配、电力数据测量、计量，31次谐波统计、2路脉冲输出、3路4-20mA模拟量输出 |
外接设备 |
选配、适配兼容类型采集设备接入 （数据采集接口） |
一键顺控 |
选配、一键顺控功能模组，智能联动一键顺控分合闸操作 |
视频监控 |
选配、2路网络摄像头，单视/双视 |
交换机网口 |
选配、4路 |
远程通讯 |
RS485：1路，Modbus-RTU协议 |
以太网：Modbus-TCP协议 |
数据传导 |
配备1个Type-C接口，1个USB2.0接口，支持文件导入导出 |
环境条件 |
工作温度：-20~+55℃ |
相对湿度：≤95%RH 不结露，无腐蚀 |
贮存温度：-25~70℃ |
海拔高度：≤2500m |
抗电强度 |
外壳与端子之间大于AC2000V |
绝缘性能 |
外壳与端子之间大于500MΩ |
电磁兼容 |
群脉冲抗干扰：Ⅵ级 |
静电放电：Ⅲ级 |
雷击浪涌：Ⅲ级 |
外形尺寸 |
251*205*115mm |
开孔尺寸 |
227*187mm |
净重kg |
≈2.5 Kg |
安装方式 |
嵌入式 |
|
