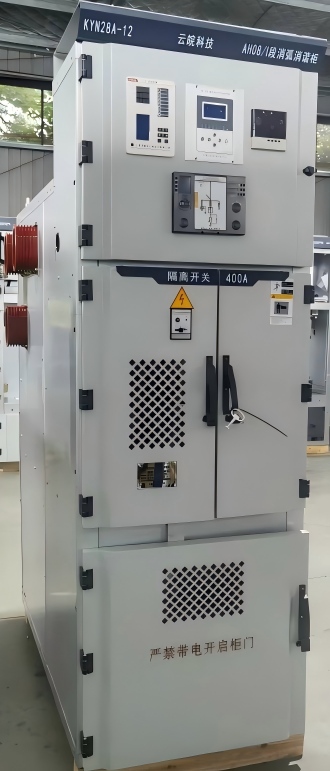

YWX系列消弧消谐柜
YWX-10kV消弧消谐柜 YWX-35kV消弧消谐柜
一、概述
在我国3~35kV供电系统中，大部分为中性点不接地系统，这种系统在发生单相接地时，电网仍可带故障运行，这就大大降低了运行成本，提高了供电系统的可靠性，但这种供电方式在单相接地电流较大时容易产生弧光接地过电压和相间短路，给供电设备造成了极大的危害。以前的解决办法是在中性点加装消弧线圈补偿电容电流来抑制故障点弧光发生的机率。很显然，这种方法的目的是为了消除弧光，但由于消弧线圈的自身的诸多特点，很难对电容电流进行有效补偿，特别是高频分量部分对供电设备造成的危害无法克服。智能消弧装置，该装置在出现弧光接地时，通过一组可以分相控制的真空接触器，使故障相接地，达到彻底消除弧光的目的。
二、装置的工作原理：
1、正常运行时微机控制器不断检测PT提供的电压信号，一旦系统发生PT断线、单相金属接地或单相弧光接地时，其辅助二次的开口三角电压立即由低电平转为高电平，微机控制器启动中断，并根据PT二次电压的变化，判断故障类型和相别。
2、如果是PT单相断线故障，则装置输出开关量接点信号，同时可通过RS485（或RS232）接口与微机监控系统实现数据远传。
3、如果是单相金属性接地故障，则装置输出开关量接点信号，也可根据用户要求由微机控制器向真空接触器发出动作命令，同时可通过RS485（或RS232）接口与微机监控系统实现数据远传。
4、如果是单相弧光接地故障，则微机控制器向真空接触器发出动作命令，令其快速动作将不稳定的弧光接地转化为稳定的金属性接地。装置输出开关量接点信号，同时可通过RS485（或RS232）接口与微机监控系统实现数据远传。
三、装置的构成及主要元件的作用:
1、电压互感器
为装置提供被保护系统的二次电压和辅助二次电压信号。
2、微机消弧控制器
根据电压互感器提供的信号，判断故障类别（PT断线、金属接地、弧光接地）和相别，向控制室或上位机发出故障信号，当发生弧光接地时在20ms之内向故障相真空接触器发出动作命令。
3、交流真空快速接触器
在接到微机控制器的动作命令后的40ms之内完成合闸动作，使弧光接地故障快速转化为金属性接地。
4、 三相组合式过电压保护器TBP
将相对地和相与相之间的各种过电压限制在设备绝缘允许的较低的水平。
5、 高压隔离开关
用来控制装置的投运和退出，在装置需要检修或调试时，与系统隔离并形成明显的断开点。
6、 高压限流熔断器FU
当由于装置内部故障或人员误接线等原因导致装置误判断时，可在1～2ms之内快速实现截流，并将装置退出，避免造成两相短路的后果。
7、 零序CT和接地电流表
在装置动作时，通过接地电流表可较准确地读出系统的接地电容电流。
|
