YWKJ-SVG静止无功发生器

1、产品概述
静止无功发生装置（Static Var Generator，简称SVG装置）广泛应用于高压交直流输变电系统和冶金、电气化铁路等工业、交通配电网中，其主要作用是改善供配电网运行条件、提高输配电系统的可靠性、抑制系统电压波动、减少谐波电流对电网造成的污染、提高系统的功率因数。
无功功率的存在，使得电力输配电系统和重工业应用领域面临着各种各样的问题和挑战。电力输配电面临电压波动、低功率因数以及电压失稳等问题；重工业应用，特别是快速、冲击性负荷，可能导致供电网络的电压不平衡、电压波动和闪变等电能质量问题，动态无功功率的补偿能够解决这些问题。
2、工作原理
SVG的基本原理：将电压源型逆变器（Voltage Sourced Converter，简称VSC），经过电抗器或者变压器并联在电网上，通过调节逆变器交流侧输出电压的幅值和相位，或者直接控制其交流侧电流的幅值和相位，迅速吸收或者发出所需要的无功功率，实现快速动态调节无功的目的。当采用直接电流控制时，直接对交流侧电流进行控制，不仅可以跟踪补偿冲击型负载的冲击电流，而且可以对谐波电流也进行跟踪补偿。
图1 SVG工作
图1为SVG原理图，将系统看作一个电压源，SVG可以看作一个可控电压源，变压器可以等效成一个连接电抗器。由液晶触摸屏、控制单元、VSC逆变器、直流电源、连接电抗器、断路器等辅助装置组成。
4、装置功能特点
作为一种充满活力的新兴技术，YW-SVG具有以下技术特点：
◆实时跟踪，动态补偿
◆多效功能，同时治理多种电能质量问题
◆功率单元模块化设计
◆ DSP智能控制
◆体积小，重量轻
◆ 完善的保护、诊断
3、技术规格
主要技术指标
| 技术指标 |
参数 |
电气特征 |
额定电压 |
AC380V±15% AC690V±15% |
工作频率 |
50HZ |
无功调节范围 |
额定感性无功到额定容性无功连续无级可调 |
响应时间 |
＜10ms |
有功功率损耗 |
＜3%额定功率下 |
过载能力 |
120% |
多台运行方式 |
并联运行 |
平均无故障时间 |
≥10万小时 |
控制特征 |
开关频率 |
平均6.4KHZ |
控制算法 |
旋转向量检测算法和无功闭环补偿算法 |
控制器 |
数字DSP |
通信功能 |
采用Modbus协议远程通信协议，通信接口RS485/232 |
结构特征 |
防护等级 |
IP20或根据用户要求定制 |
颜色 |
RAL7035（浅灰色），可按要求提供其他颜色 |
冷却方式 |
强迫风冷 |
整体结构 |
落地式 |
安装方式 |
室内安装，固定方式可选，电缆进线方式可选 |
环境条件 |
环境温度 |
-10℃~+40℃ |
存储温度 |
-25℃~+55℃ |
相对湿度 |
最大95%，无凝露 |
海拔高度 |
安装海拔小于2000米 |
电磁兼容 |
|
符合GB/T.7251-2005（GB/T7261-2000） |
4、产品选型
【选型建议】
在工程应用中，根据客户实际需要，可将Y-SVG的系列产品单独使用，或结合有源电力滤波器（YWKJ-SVG）、并联
电容器（YWKJ-FC）混合使用。
- 配电系统中含有谐波，且对供电安全性要求高的场合，宜采用纯YWKJ-SVG方案；
- 无功功率波动较大的场合，宜采用纯YWKJ-SVG方案；
- 无功功率波动较大场合且谐波严重的场合，宜采用YWKJ-SVG+YWKJ-SVG方案；
- 无功功率波动较大，但对感性无功需求不强的场合，可以采用YWKJ-SVG+YWKJ-FC的方案。
例如：用户如果需要容性0~600kvar的动态无功补偿容量，这种场合可以采用±300kvar YWKJ-SVG+300kvar YWKJ-FC
的混合方案，来达到0~600kvar的补偿范围。

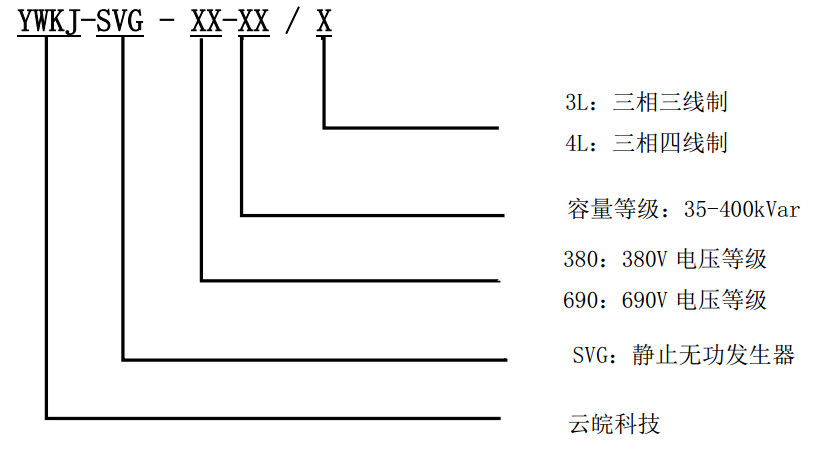

【产品型号说明】
5、使用范围
YWKJ-SVG可以在如下诸多领域得到应用：
适用于商用建筑：办公大楼商业大厦；学校、医院；移动通信；住宅大厦；计算信息中心；
适用于工业型负荷：汽车制造；轨道交通；中频炉、电弧炉；化学与制药；电力电子；造纸和印刷等；
|
