智能操控系列
开关柜智能操控装置
本产品根据国家电力行业“五防”的要求开发。广泛适用于3-35KV户内各类高压开关柜。具有如下功能：
◆ 一次动态模拟图显示；
◆ 液晶显示；
◆ 储能指示；
◆ 高压带电显示及闭锁；
◆ 数字式环境温湿度控制与显示；
◆ 加热回路断线、过流报警；
◆ 柜内照明控制；
◆ 分合闸、储能、远方/就地操作旋钮；
◆ 智能语音防误提示；
◆ 红外人体感应功能；
◆ RS485通讯接口；

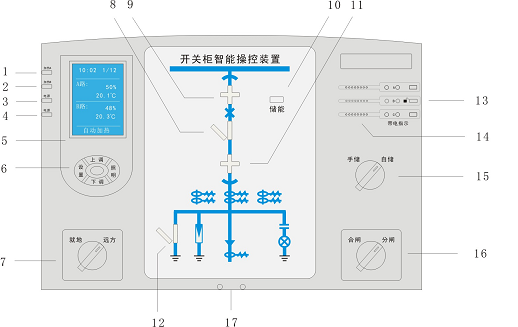

装置功能图解：
1.加热A指示,如果加热A启动,则此指示灯点亮；
2.加热B指示,如果加热B启动,则此指示灯点亮；
3.运行指示灯；
4.报警指示灯；
5.液晶显示；
6.按键；
7.远方/就地转换开关；
8.断路器分/合指示；
9.试验/工作位置指示1；
10.储能指示，如果储能正常则此指示灯点亮；
11.试验/工作位置指示2；
12.接地开关分/合指示；
13.带电指示以及闭锁指示；
14.喇叭，用于语音提示播报；
15.储能开关；
16.分合闸开关；
17.人体感应探头；
技术指标：
1.电气参数：
工作电压:AC/DC 220V、110V；
功耗：小于10W；
绝缘：大于100兆欧；
2.工作温度：
范围：-20℃----65℃；
3.介质强度：
大于AC2000V；
4.相对湿度：
小于95%；
5.抗电磁干扰性能：
符合IEC255-22标准规定；
|
|
